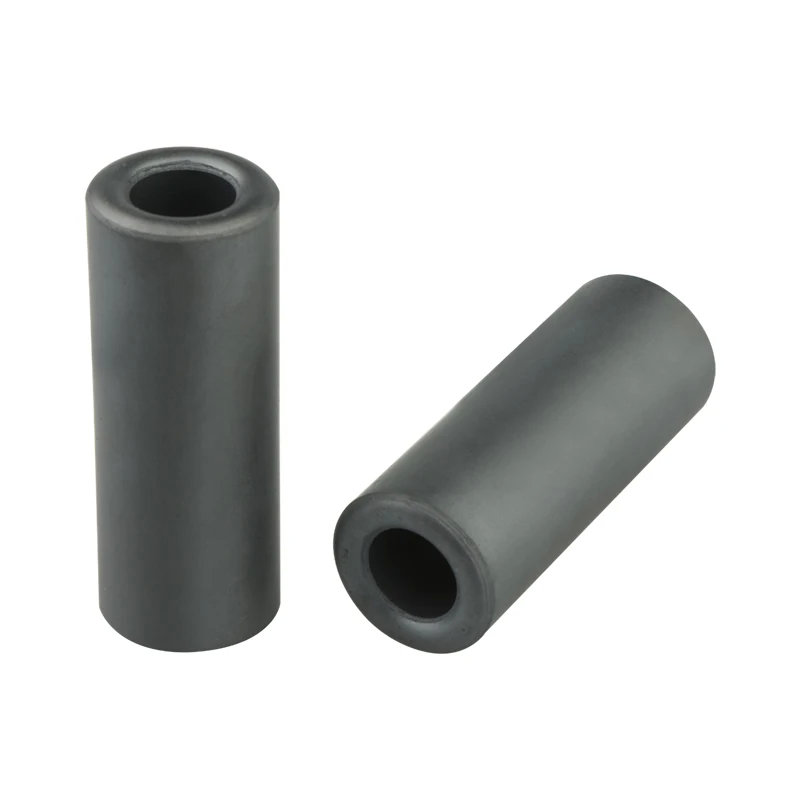

V180322H ইডি স্ট্রিম ট্রান্সফরমার বিচ্ছিন্ন করার জন্য ইএমআই ফেরিট কোর

ব্র্যান্ড নাম:	VIIP
মডেল নম্বর:	V180322H
MOQ:	১০০ পিসি
মূল্য:	আলোচনা সাপেক্ষে
অর্থ প্রদানের শর্তাবলী:	টি/টি, ওয়েস্টার্ন ইউনিয়ন

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সাক্ষ্যদান:

Rohs Reach

উপাদান:

পণ্যের নাম:

ফেরাইট উপকরণ

প্রয়োগ:

ট্রান্সফরমারের জন্য

মডেল:

V180322H

যোগানের ক্ষমতা:

এক সপ্তাহের জন্য 5k

বিশেষভাবে তুলে ধরা:

ট্রান্সফরমার ইএমআই ফেরিট কোর

V180322H ইএমআই ফেরিট কোর

ইডি ট্রান্সফরমার ইএমআই ফেরিট কোর বিচ্ছিন্ন

পণ্যের বর্ণনা

ইএমআই ফেরিট কোর ট্রান্সফরমার ফেরিট কোর ফেরিট টরয়েড কোর

দ্রুত বিবরণঃ

1.মডেলঃট্রান্সফরমার ফেরিট কোর/আইসোলেটর ফেরিট রিং
2. পার্ট নং: V180322H
3.size:OD=17.42mm ID=9.53mm H=28.58mm
এমওকিউঃ ১০০ পিসি

মাত্রা (মিমি)

V180322H ইডি স্ট্রিম ট্রান্সফরমার বিচ্ছিন্ন করার জন্য ইএমআই ফেরিট কোর 0

এ	17.42 ± 0.5 মিমি
বি	28.58 土 0.75 মিমি
সি	9.53 ± 0.3 মিমি

বর্ণনাঃ

এটি একটি ফেরাইট রিং, চুম্বক নয়। এর কোন চুম্বকত্ব নেই।

এটিতে ঘূর্ণিজল বিচ্ছিন্ন করার বৈশিষ্ট্য রয়েছে, কম অনুপ্রবেশযোগ্যতা এবং সীমাবদ্ধ হস্তক্ষেপ।

বৈদ্যুতিক বৈশিষ্ট্য

项目 টেস্ট আইটেম +	电气性能 ইলেকট্রিক পারফরম্যান্স বৈদ্যুতিক বৈশিষ্ট্য						尺寸 ((单位: মিলিমিটার) আকার (ইউনিট:皿)
	Q	এল	Zl	Z2	Z3	Z4	এ	বি	সি	ডি	ই	এফ
			144REF	214	410REF		17. ৪২	28.58	9, ৫৩
			/	/	/		0. ৫	0. ৭৫	0.3
			/		/		0. ৫	0. ৭৫	0.3
1			138. ৬	218. ২	441. ২		17. ৩০	28.30	9. ৩৫
2			140. ২	228.4	440.4		17. ৪০	28.40	9. ৩৭
3			140.	228. ২	438.2		17. ২০	28.20	9.40
4			139. ৭	223.	439.0		17. ২৯	28.32	9.43
5			140. ৪	218. ৬	440.6		17. ৩৫	28.34	9.41
6			138. ২	218.4	441. ৪		17. ৩৬	28.28	9.45
7			139. ৩	219. ১	441. ১		17. ১৪৪	28.25	9. ৩৮
8			138.8	220.8	438.8		17. ২৮	28.33	9. ৩৬
9			139. ৯	221. ৬	438.6		17. ২৭	28.29	9.44
10			140. ১	220.4	439.4		17. ১৯	28.31	9.41
এক্স			139. ৫২	221. ৬৭	439.87		17. ৩০	28.30	9.40
Y I N			y	y	y		y	y	y

স্পেসিফিকেশনঃ

V180322H ইডি স্ট্রিম ট্রান্সফরমার বিচ্ছিন্ন করার জন্য ইএমআই ফেরিট কোর 1

অ্যাপ্লিকেশনঃ

পাওয়ার ট্রান্সফরমার, বর্তমান ট্রান্সডাক্টর, যন্ত্র ট্রান্সফরমার, ইনডাক্টর, শক, ব্যালস্ট, ভোল্টেজ স্ট্যাবিলাইজার এবং নিয়ন্ত্রক, ওয়েল্ডিং ট্রান্সফরমার, ব্রড ব্যান্ড ট্রান্সফরমার,ফিল্টারইত্যাদি।

V180322H ইডি স্ট্রিম ট্রান্সফরমার বিচ্ছিন্ন করার জন্য ইএমআই ফেরিট কোর 2

কিভাবে আমরা ফেরাইট কোর উপর ক্লিপ চয়ন

ইএমআই দমনের জন্য একটি ক্লিপ-অন ফেরাইট কোর নির্বাচন করার সময়, নির্দিষ্ট অ্যাপ্লিকেশনের জন্য কোরটি কার্যকর কিনা তা নিশ্চিত করার জন্য বিবেচনা করার জন্য বেশ কয়েকটি কারণ রয়েছে। এখানে কিছু মূল বিবেচনা রয়েছেঃ

ক্যাবল ব্যাসার্ধঃ একটি ফেরাইট কোর নির্বাচন করুন যা তারের ব্যাসার্ধ বা তারের সাথে সামঞ্জস্যপূর্ণ যা এটি ইনস্টল করা হবে। ফেরাইট কোর বিভিন্ন আকার এবং অভ্যন্তরীণ ব্যাসার্ধের মধ্যে আসে,তাই এটি একটি কোর যে নিরাপদে তারের উপর ক্লিপ করতে পারেন নির্বাচন করা গুরুত্বপূর্ণ খুব আলগা বা খুব টাইট না.

ফ্রিকোয়েন্সি রেঞ্জঃ ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের ফ্রিকোয়েন্সি রেঞ্জ নির্ধারণ করুন যা দমন করা দরকার।নির্দিষ্ট ফ্রিকোয়েন্সি রেঞ্জের জন্য বিভিন্ন ফেরাইট উপকরণ এবং কোর ডিজাইন অপ্টিমাইজ করা হয়. ইএমআই এর ফ্রিকোয়েন্সি পরিসরের জন্য উপযুক্ত একটি ফেরাইট কোর নির্বাচন করুন যা প্রশমিত করা প্রয়োজন।

উপাদান এবং প্রতিবন্ধকতাঃ ফেরাইট কোর বিভিন্ন উপকরণ এবং বিভিন্ন প্রতিবন্ধকতা বৈশিষ্ট্য সঙ্গে পাওয়া যায়।উপাদান এবং ফেরাইট কোর প্রতিবন্ধকতা ইএমআই টাইপ এবং তারের বা সার্কিট প্রতিবন্ধকতা উপর ভিত্তি করে নির্বাচন করা উচিতউচ্চতর প্রতিবন্ধকতাযুক্ত ফেরাইট কোরগুলি উচ্চ-ফ্রিকোয়েন্সি ইএমআই দমন করতে আরও কার্যকর।
