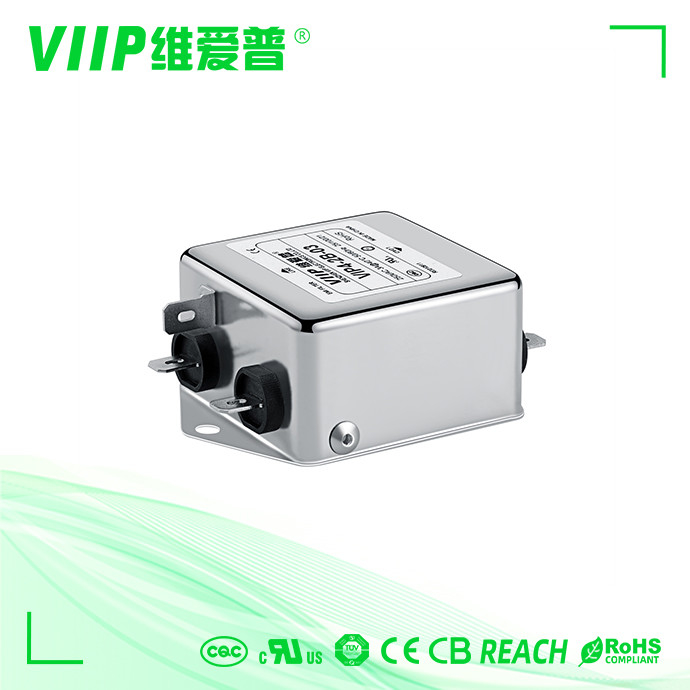

কমন মোড এসি ইএমআই ফিল্টার সিঙ্গল ফেজ ডায়াগনস্টিক ইকুইপমেন্টের জন্য

ব্র্যান্ড নাম:	VIIP WeiAiPu
মডেল নম্বর:	VIP4-1A-10 (10249)
MOQ:	১ পিসি
মূল্য:	আলোচনা সাপেক্ষে
প্যাকেজিংয়ের বিবরণ:	333318
অর্থ প্রদানের শর্তাবলী:	টি/টি

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সাক্ষ্যদান:

CE TUV UL CQC

রেট করা বর্তমান:

টাইপ:

EMC ফিল্টার

স্থানান্তর ফাংশন:

এসি ইএমআই ফিল্টার

নামমাত্র কেন্দ্র ফ্রিকোয়েন্সি:

10KHZ~30MHZ

সাক্ষ্যদান:

CE ROHS

আবেদন:

চিকিৎসা সরঞ্জাম

ইনপুট প্রতিবন্ধকতা:

500VDC/100MOHM MIN

ফ্রিকোয়েন্সি রেঞ্জ:

150 কেএইচজেড থেকে 30 গিগাহার্টজ

সংগ্রহস্থল তাপমাত্রা:

-৪০°সি-+৮৫°সি

পয়েন্ট:

ইএমআই ফিল্টার

অপারেটিং ফ্রিকোয়েন্সি:

৫০/৬০ হার্জ

নামমাত্র কেন্দ্র ফ্রিকোয়েন্সি:

50/60Hz,10KHZ~30MHZ,50/60Hz ((MHz)

মাত্রা:

মডেলের উপর নির্ভর করে পরিবর্তিত হয়

বন্দর:

শেঞ্জেন

সমাপ্তি শৈলী:

সোল্ডার পিন

নামমাত্র বর্তমান:

ভিন্ন

290 জি -1000 জি

অন্তরণ প্রতিরোধের:

≥100MΩ

রোহস সম্মত:

হ্যাঁ।

আর্দ্রতা:

≤95% RH

যোগানের ক্ষমতা:

10-15 দিনের মধ্যে 2000 পিসি

বিশেষভাবে তুলে ধরা:

10KHZ AC EMI ফিল্টার

30MHZ AC EMI ফিল্টার

একক ফেজ EMI ফিল্টার UL

পণ্যের বর্ণনা

10KHZ-30MHZ EMI ফিল্টার কমন মোড সিঙ্গল ফেজ ডায়াগনস্টিক সরঞ্জামের জন্য

10KHZ-30MHZ EMI ফিল্টার কমন মোড সিঙ্গল ফেজ ডায়াগনস্টিক সরঞ্জামের জন্যদ্রুত বিস্তারিত:

উৎপত্তি স্থল	চীন
মডেল নম্বার	VIP4-1A-10 (10249)
ইনপুট প্রতিবন্ধকতা	50Ω
আমিnsertion ক্ষতি	30-100dB
লাইন থেকে লাইন	1760ভিডিসি
নামমাত্র কেন্দ্র ফ্রিকোয়েন্সি	10KHZ~30MHZ
সনদপত্র	ISO9001 CE ROHS cUL TUV
অপারেটিং ফ্রিকোয়েন্সি	50/60HZ
তাপমাত্রা সীমা	25/085/21

10KHZ-30MHZ EMI ফিল্টার কমন মোড সিঙ্গল ফেজ ডায়াগনস্টিক সরঞ্জামের জন্য বৈশিষ্ট্য এবং উপকারিতা:

ফিটারিংয়ের দুইটিরও বেশি স্তর।10 KHz一30 MHz ব্রডব্যান্ডহাই দক্ষতা ফিল্টারিং, বিশেষ করে 10 KHz 150 KHz এর মধ্যে কম-ফ্রিকোয়েন্সি ফিল্টারিং ইফেক্ট বাড়ায়।

CE102 inGJB151A/ 152A এর মাধ্যমে সামরিক সরঞ্জামের টেনশনের জন্য সেশিয়ালি ডিজাইন করা হয়েছে

10KHZ-30MHZ EMI ফিল্টার কমন মোড সিঙ্গল ফেজ ডায়াগনস্টিক সরঞ্জামের জন্য স্পেসিফিকেশন:

একক ফেজ emi ফিল্টার জন্য বৈশিষ্ট্য

1. রেট করা বর্তমান: 0.5A-300A

2. বিভিন্ন টার্মিনাল: তার, সোল্ডার লগ, স্টাড, টার্মিনাল ব্লক, ইত্যাদি

3. ঐচ্ছিক মেডিকেল সংস্করণ (এইচ টাইপ)

4. কাস্টম নির্দিষ্ট সংস্করণ অনুরোধে উপলব্ধ

150KHz-30MHz ভালো অ্যাটেন্যুয়েশন ফ্রিকোয়েন্সি রেঞ্জ সহ সাধারণ উদ্দেশ্য এসি ফিল্টার

কমপ্যাক্ট গঠন, উচ্চ কর্মক্ষমতা-খরচ অনুপাত, ইনস্টল করা সহজ, নিরাপদ এবং নির্ভরযোগ্য

VIP4 -1A এবং VIP4 -1B সিরিজ হল এক-পর্যায়ের কমনমোড ফিল্টার যার প্রায় একই ফিল্টারিং ফ্লিট, শুধুমাত্র সামান্য ভিন্ন ভিন্ন ভিন্ন কারেন্ট

380VAC-এর উপরে উচ্চ ভোল্টেজ সংস্করণগুলিও উপলব্ধ

ট্যাবুলেটস

অংশ নং	রেট করা বর্তমান [এ]	250VAC/50Hz @ 20C ফুটো বর্তমান [mA]	শারীরিক মাত্রা	বৈদ্যুতিক স্কিম্যাটিক্স	টার্মিনাল			ওজন [গ্রাম]
অংশ নং	রেট করা বর্তমান [এ]	250VAC/50Hz @ 20C ফুটো বর্তমান [mA]	শারীরিক মাত্রা	বৈদ্যুতিক স্কিম্যাটিক্স	স্ক্রু	টার্মিনাল ব্লক	তারের	ওজন [গ্রাম]
VIP4-2A-01	1A	<0.5mA	চিত্র 2	আকার 1	- -	- - -	0	95
VIP4-2A-03	3A	<0.5mA	চিত্র 2	আকার 1	- - -	- - -	0	95
VIP4-2A-06	6A	<0.5mA	চিত্র 2	আকার 1	- - -	- - -	0	95
VIP4-2A-10	10A	<1.0mA	চিত্র 4	আকার 1	- - -	0	- - -	170
VIP4-2B-06	6A	<1.0mA	চিত্র 4	চিত্র 2	M4	0	- - -	170
VIP4-2B-10	10A	<1.0mA	চিত্র 4	চিত্র 2	M4	0	- - -	170
VIP4-2B-20	20A	<1.0mA	চিত্র 4	চিত্র 2	M4	0	- - -	321
VIP4-2B -50	50A	<2.0mA	চিত্র 5	চিত্র 2	M6	- - -	- - -	1400
VIP4-2B-100	100A	<2.0mA	চিত্র 5	চিত্র 2	M6	- - -	- - -	2000
VIP4-2B-200	200A	<2.0mA	চিত্র 5	চিত্র 2	M8	- - -	- - -	3000
VIP4-2C-01	1A	<0.5mA	আকার 1	চিত্র 3	M10	- - -	0	65
VIP4-2C-03	3A	<0.5mA	চিত্র 2	চিত্র 3	M10	- - -	0	95
VIP4-2C-06	6A	<1.0mA	চিত্র 4	চিত্র 3	M4	0	- - -	175
VIP4-2C-10	10A	<1.0mA	চিত্র 4	চিত্র 3	M4	0	- - -	175
VIP4-2C-20	20A	<1.0mA	চিত্র 5	চিত্র 3	M4	- - -	- - -	600
VIP4-2C-50	50A	<2.0mA	চিত্র 5	চিত্র 3	M6	- - -	- - -	1600

FAQ:
প্রশ্ন: আপনি একটি কাস্টমাইজড পণ্য অফার করেন?
উত্তর: হ্যাঁ, আপনি যদি আমাদের নমুনা বা অঙ্কন এবং স্পেসিফিকেশন সরবরাহ করতে পারেন তবে আমরা আপনার প্রয়োজনে নতুন ছাঁচ তৈরি করতে পারি।

প্রশ্ন: আপনি একটি ISO9001 প্রস্তুতকারক?
উত্তর: হ্যাঁ, আমরা 2009 সাল থেকে ইএমআই ফিল্টার ডিজাইনিং এবং উত্পাদনের পেশাদার প্রস্তুতকারক।

প্রশ্ন: প্রসবের সময় কতক্ষণ?
উত্তর: আমরা দ্রুত ডেলিভারি নিশ্চিত করি।সাধারণত, নমুনার জন্য 2-5 দিন সময় লাগবে;ছোট অর্ডারের জন্য 10 থেকে 15, আপনার অগ্রিম অর্থপ্রদান পাওয়ার পরে ব্যাপক উত্পাদনের জন্য 15-25 দিন।নির্দিষ্ট প্রসবের সময় আইটেম এবং আপনার অর্ডার পরিমাণ উপর নির্ভর করে.আমাদের সাথে যোগাযোগ করুন
