একক ফেজ ইএমআই ফিল্টার

সাধারণ উদ্দেশ্য এসি উপাদান একক ফেজ ইএমআই পাওয়ার লাইন ফিল্টার উচ্চ কর্মক্ষমতা

সকল বিভাগ

বৈদ্যুতিন সংকেতের মেরু বদল ইএমআই ফিল্টার

ফ্ল্যাট ফেরাইট কোর

আমাদের সাথে যোগাযোগ

Miss. Vicky Lee

vip6@szviip.com

19925448748

যোগাযোগ করুন

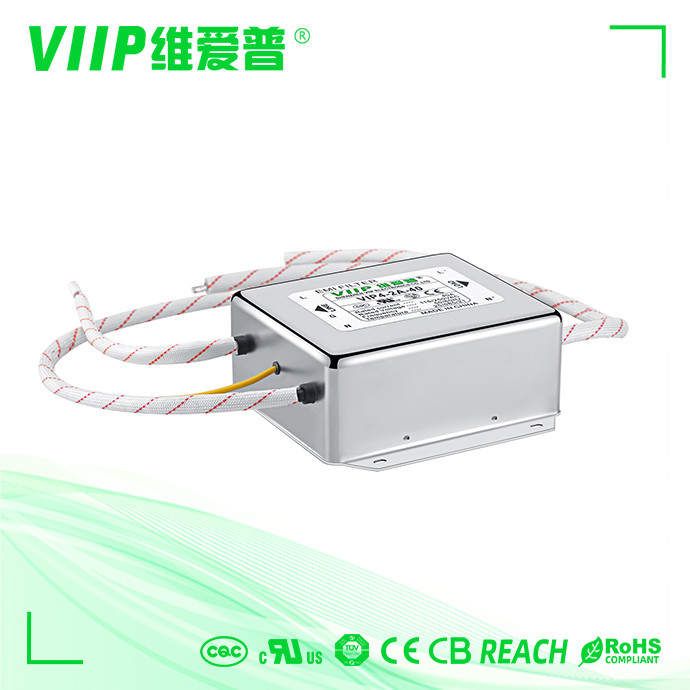

সাধারণ উদ্দেশ্য এসি উপাদান একক ফেজ ইএমআই পাওয়ার লাইন ফিল্টার উচ্চ কর্মক্ষমতা

ব্র্যান্ড নাম:	VIIP WeiAiPu
মডেল নম্বর:	VIP4-1A-03(B041W0638)
MOQ:	১ পিসি
মূল্য:	আলোচনা সাপেক্ষে
প্যাকেজিংয়ের বিবরণ:	333318
অর্থ প্রদানের শর্তাবলী:	টি/টি

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সাক্ষ্যদান:

CE TUV UL CQC

রেট করা বর্তমান:

টাইপ:

EMC ফিল্টার

স্থানান্তর ফাংশন:

এসি ইএমআই ফিল্টার

নামমাত্র কেন্দ্র ফ্রিকোয়েন্সি:

150KHz~30MHz

সাক্ষ্যদান:

CE ROHS

আবেদন:

চিকিৎসা সরঞ্জাম

ইনপুট প্রতিবন্ধকতা:

500VDC/100MOHM MIN

ফ্রিকোয়েন্সি রেঞ্জ:

150 কেএইচজেড থেকে 30 গিগাহার্টজ

সংগ্রহস্থল তাপমাত্রা:

-৪০°সি-+৮৫°সি

পয়েন্ট:

ইএমআই ফিল্টার

অপারেটিং ফ্রিকোয়েন্সি:

৫০/৬০ হার্জ

নামমাত্র কেন্দ্র ফ্রিকোয়েন্সি:

50/60Hz,10KHZ~30MHZ,50/60Hz ((MHz)

নামমাত্র কেন্দ্র ফ্রিকোয়েন্সি:

50/60Hz,10KHZ~30MHZ,50/60Hz ((MHz)

মাত্রা:

মডেলের উপর নির্ভর করে পরিবর্তিত হয়

বন্দর:

শেঞ্জেন

সমাপ্তি শৈলী:

সোল্ডার পিন

নামমাত্র বর্তমান:

ভিন্ন

290 জি -1000 জি

অন্তরণ প্রতিরোধের:

≥100MΩ

রোহস সম্মত:

হ্যাঁ।

আর্দ্রতা:

≤95% RH

যোগানের ক্ষমতা:

10-15 দিনের মধ্যে 2000 পিসি

বিশেষভাবে তুলে ধরা:

EMI পাওয়ার লাইন ফিল্টার 150KHZ

3A EMI পাওয়ার লাইন ফিল্টার

হাই পারফরম্যান্স Ac EMI ফিল্টার

পণ্যের বর্ণনা

সাধারণ উদ্দেশ্য এসি ফিল্টার উপাদান একক ফেজ EMI পাওয়ার লাইন ফিল্টার উচ্চ কর্মক্ষমতা

VIP4-1A-03(B041W0638) Rev 4.0.pdf

উচ্চ কর্মক্ষমতা সাধারণ উদ্দেশ্য একক-ফেজ EMI পাওয়ার লাইন ফিল্টারদ্রুত বিস্তারিত:

উৎপত্তি স্থল	চীন
মডেল নম্বার	VIP4-1A-03
ইনপুট প্রতিবন্ধকতা	50Ω
আমিnsertion ক্ষতি	30-100dB
লাইন থেকে লাইন	1760ভিডিসি
নামমাত্র কেন্দ্র ফ্রিকোয়েন্সি	10KHZ~30MHZ
সনদপত্র	ISO9001 CE ROHS TUV
অপারেটিং ফ্রিকোয়েন্সি	50/60HZ
তাপমাত্রা সীমা	25/085/21

জন্য বৈশিষ্ট্য এবং সুবিধাএসি সিঙ্গেল ফেজ ইএমআই ফিল্টার:

150 KHz一30 MHz ব্রডব্যান্ডহাই দক্ষতা ফিল্টারিং, বিশেষ করে 10 KHz 150 KHz এর মধ্যে কম-ফ্রিকোয়েন্সি ফিল্টারিং ইফেক্ট বাড়ায়।

CE102 inGJB151A/ 152A এর মাধ্যমে সামরিক সরঞ্জামের টেনশনের জন্য সেশিয়ালি ডিজাইন করা হয়েছে

এসি সিঙ্গেল ফেজ এএমআই ফিল্টারের স্পেসিফিকেশন:

একক ফেজ emi ফিল্টার জন্য বৈশিষ্ট্য

1. রেট করা বর্তমান: 0.5A-300A

2. বিভিন্ন টার্মিনাল: তার, সোল্ডার লগ, স্টাড, টার্মিনাল ব্লক, ইত্যাদি

3. ঐচ্ছিক মেডিকেল সংস্করণ (এইচ টাইপ)

4. কাস্টম নির্দিষ্ট সংস্করণ অনুরোধে উপলব্ধ

150KHz-30MHz ভালো অ্যাটেন্যুয়েশন ফ্রিকোয়েন্সি রেঞ্জ সহ সাধারণ উদ্দেশ্য এসি ফিল্টার

কমপ্যাক্ট গঠন, উচ্চ কর্মক্ষমতা-খরচ অনুপাত, ইনস্টল করা সহজ, নিরাপদ এবং নির্ভরযোগ্য

VIP4 -1A এবং VIP4 -1B সিরিজ হল এক-পর্যায়ের কমনমোড ফিল্টার যার প্রায় একই ফিল্টারিং ফ্লিট, শুধুমাত্র সামান্য ভিন্ন ভিন্ন ভিন্ন কারেন্ট

380VAC-এর উপরে উচ্চ ভোল্টেজ সংস্করণগুলিও উপলব্ধ

উচ্চ কর্মক্ষমতা সাধারণ উদ্দেশ্য একক-ফেজ EMI পাওয়ার লাইন ফিল্টার ট্যাবুলেট

অংশ নং	রেট করা বর্তমান [এ]	250VAC/50Hz @ 20C ফুটো বর্তমান [mA]	শারীরিক মাত্রা	বৈদ্যুতিক স্কিম্যাটিক্স	টার্মিনাল			ওজন [গ্রাম]
অংশ নং	রেট করা বর্তমান [এ]	250VAC/50Hz @ 20C ফুটো বর্তমান [mA]	শারীরিক মাত্রা	বৈদ্যুতিক স্কিম্যাটিক্স	স্ক্রু	টার্মিনাল ব্লক	তারের	ওজন [গ্রাম]
VIP1-1A-01	1A	<0.5mA	আকার 1	আকার 1	- - -	- - -	0	65
VIP1-1A-03	3A	<0.5mA	আকার 1	আকার 1	- - -	- - -	0	65
VIP1-1A-06	6A	<0.5mA	আকার 1	আকার 1	- - -	- - -	0	65
VIP1-1A-10	10A	<0.5mA	চিত্র 2	আকার 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1.0mA	চিত্র 3/চিত্র4	চিত্র 2	M4	0	- - -	140
VIP4-1B-10	10A	<1.0mA	চিত্র 3/চিত্র4	চিত্র 2	M4	0	- - -	170
VIP4-1B-20	20A	<1.0mA	চিত্র 3/চিত্র4	চিত্র 2	M4	0	- - -	170
VIP4-1B-30	30A	<1.0mA	চিত্র 5	চিত্র 2	M6	- - -	- - -	320
VIP4-1B-50	SOA	<2.0mA	চিত্র 5	চিত্র 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2.0mA	চিত্র 5	চিত্র 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2.0mA	চিত্র 5	চিত্র 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2.0mA	চিত্র 5	চিত্র 2	M10	- - -	- - -	1900

বৈদ্যুতিক পরিকল্পিত:

সাধারণ উদ্দেশ্য এসি উপাদান একক ফেজ ইএমআই পাওয়ার লাইন ফিল্টার উচ্চ কর্মক্ষমতা 0

যান্ত্রিক মাত্রা (একক: মিমি)

সাধারণ উদ্দেশ্য এসি উপাদান একক ফেজ ইএমআই পাওয়ার লাইন ফিল্টার উচ্চ কর্মক্ষমতা 1
