পণ্যের বিবরণ

বাড়ি > পণ্য >

3 ফেজ ইএমআই ফিল্টার

1A-200A 250 / 440VAC স্ক্রু সংযোগ 3 ফেজ পাওয়ার লাইন নয়েজ ফিল্টার লো পাস EMC

সকল বিভাগ

বৈদ্যুতিন সংকেতের মেরু বদল ইএমআই ফিল্টার

ফ্ল্যাট ফেরাইট কোর

আমাদের সাথে যোগাযোগ

Miss. Vicky Lee

vip6@szviip.com

19925448748

যোগাযোগ করুন

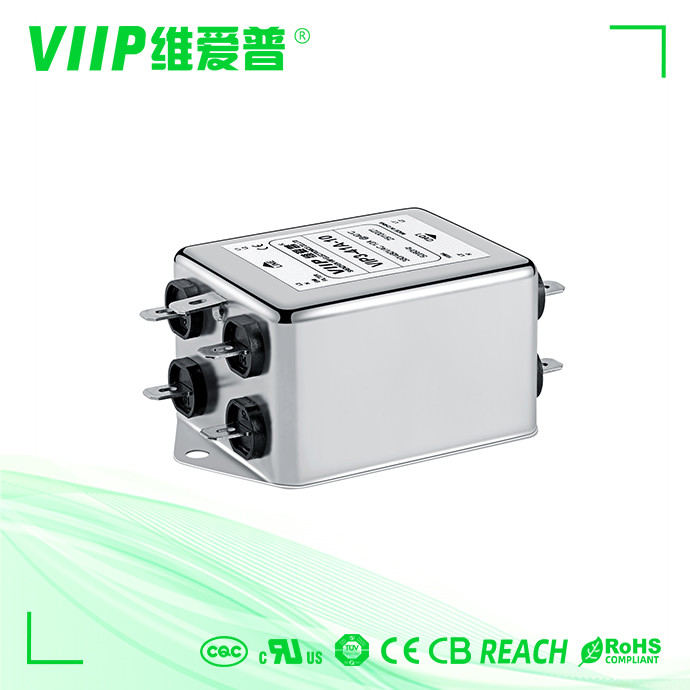

1A-200A 250 / 440VAC স্ক্রু সংযোগ 3 ফেজ পাওয়ার লাইন নয়েজ ফিল্টার লো পাস EMC

ব্র্যান্ড নাম:	VIIP WeiAiPu
মডেল নম্বর:	VIP3-32C-20
MOQ:	১ পিসি
মূল্য:	আলোচনা সাপেক্ষে
প্যাকেজিংয়ের বিবরণ:	333318
অর্থ প্রদানের শর্তাবলী:	টি/টি

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সাক্ষ্যদান:

CE TUV UL CQC

স্থানান্তর ফাংশন:

সাধারন ক্ষেত্রে

রেটেড ভোল্টেজ:

110/250VAC

রেট করা বর্তমান:

আবেদন:

পাওয়ার ম্যানেজমেন্ট সিস্টেম

মামলা:

পণ্যের নাম:

3 ফেজ ইএমআই ফিল্টার

ইনপুট প্রতিবন্ধকতা:

500VDC/100MOHM MIN

ফ্রিকোয়েন্সি রেঞ্জ:

150 কেএইচজেড থেকে 30 গিগাহার্টজ

সংগ্রহস্থল তাপমাত্রা:

-৪০°সি-+৮৫°সি

পয়েন্ট:

ইএমআই ফিল্টার

পয়েন্ট:

ইএমআই ফিল্টার

অপারেটিং ফ্রিকোয়েন্সি:

৫০/৬০ হার্জ

নামমাত্র কেন্দ্র ফ্রিকোয়েন্সি:

50/60Hz,10KHZ~30MHZ,50/60Hz ((MHz)

মাত্রা:

মডেলের উপর নির্ভর করে পরিবর্তিত হয়

বন্দর:

শেঞ্জেন

সমাপ্তি শৈলী:

সোল্ডার পিন

নামমাত্র বর্তমান:

ভিন্ন

290 জি -1000 জি

অন্তরণ প্রতিরোধের:

≥100MΩ

অন্তরণ প্রতিরোধের:

≥100MΩ

রোহস সম্মত:

হ্যাঁ।

আর্দ্রতা:

≤95% RH

যোগানের ক্ষমতা:

10-15 দিনের মধ্যে 2000 পিসি

বিশেষভাবে তুলে ধরা:

200A পাওয়ার লাইন নয়েজ ফিল্টার

EMC পাওয়ার লাইন নয়েজ ফিল্টার

440VAC 3 ফেজ ইএমআই ফিল্টার

পণ্যের বর্ণনা

1A-200A, 250/440VAC, স্ক্রু সংযোগ, 3 ফেজ পাওয়ার লাইন নয়েজ ফিল্টার কম পাস ইএমসি ফিল্টার সহ

3 ফেজ ইএমআই ফিল্টারবর্ণনা:

তিন ফেজ তিন লাইন পাওয়ার সাপ্লাই জন্য উপযুক্ত

কমপ্যাক্ট কাঠামো, সহজ এবং সময়-সাশ্রয়ী ইনস্টলেশন, সীমিত স্থান সহ অ্যাপ্লিকেশনের জন্য বিশেষভাবে উপযুক্ত, অত্যন্ত ব্যয়বহুল

স্পেসিফিকেশন

আইটেম	3 ফেজ ইএমআই ফিল্টার
মডেল	VIP3-32C-20
স্থানান্তর ফাংশন	নিম্ন পাস
প্যাকেজের প্রকারভেদ	মাউন্ট থাকবে
নামমাত্র কেন্দ্র ফ্রিকোয়েন্সি	150K-30MHZ
সন্নিবেশ ক্ষতি	60~90dB
ইনপুট প্রতিবন্ধকতা	50Ω
রেটেড ভোল্টেজ	110V/250V
রেট করা বর্তমান	20A
পরিবেশগত তাপমাত্রা	40°C
তাপমাত্রা সীমা	25/085/21
অপারেটিং ফ্রিকোয়েন্সি	50/60HZ
লাইন থেকে লাইন	2250VDC
লাইন টু গ্রাউন্ড	2700ভিডিসি
সর্বোচ্চ ফুটো বর্তমান	250VAC/60HZ 0.8mA সর্বোচ্চ
MOQ	1 পিসি
অ্যাপ্লিকেশন	লেজার সরঞ্জাম
নেতৃস্থানীয় সময়	5 ~ 15 সপ্তাহের দিন

3 ফেজ ইএমআই ফিল্টারের বিবরণ:

রেট করা বর্তমান: 0.5-2000A

ঐচ্ছিক মেডিকেল সংস্করণ (এইচ টাইপ)

সোল্ডার লগ, স্টাড বা টার্মিনাল ব্লক সংযোগ (250A এর বেশি এটি তামার বার)

অনুরোধে কাস্টম নির্দিষ্ট সংস্করণ

তিন-ফেজ তিন-লাইন পাওয়ার সাপ্লাইয়ের জন্য উপযুক্ত

VIP3-32C সিরিজ হল দুই-পর্যায়ের ফিল্টার যার মধ্যে একটি সাধারণ মোড এবং একটি d1fferential মোড রয়েছে যার মধ্যে d1fferential মোড হস্তক্ষেপের উন্নত ফিল্টারিং প্রভাব রয়েছে

10KHz থেকে 30MHz পর্যন্ত হস্তক্ষেপের জন্য চমৎকার সাধারণ এবং ডিফারেনশিয়াল মোড ফিল্টারিং প্রভাব

520VAC বা 690VAC উচ্চ ভোল্টেজ সংস্করণ ঐচ্ছিক

বৈদ্যুতিক পরিকল্পিত:

ট্যাবুলেট:

অংশ নং	রেট করা বর্তমান [এ]	250VAC/50Hz@20C ফুটো বর্তমান [mA]	শারীরিক মাত্রা	বৈদ্যুতিক স্কিম্যাটিক্স	টার্মিয়াল	ওজন [গ্রাম]
VIP3-32B-10	10A	<4 ওমা	চিত্র 2	ডুমুর। 1	M4	1400
VIP3-32B-20	20A	<4 ওমা	চিত্র 2	ডুমুর। 1	M4	1400
VIP3-32B-50	50A	<60mA	চিত্র 2	ডুমুর। 1	M6	1600
VIP3-32B-100	100A	<60mA	চিত্র 2	ডুমুর। 1	মাইক্রোসফট	3700
VIP3-32B-150	150A	<60mA	চিত্র 2	ডুমুর। 1	M10	7000
VIP3-32B-200	200A	<60mA	চিত্র 2	ডুমুর। 1	M10	7000
VIP3-32C-06	6A	<4 ওমা	চিত্র 2	চিত্র 2	M4	650
VIP3-32C-10	10A	<4 ওমা	ডুমুর। 1	চিত্র 2	M4	650
VIP3-32C-20	20A	<10 OmA	ডুমুর। 1	চিত্র 2	M4	1400
VIP3-32C-50	50A	<15 ওমা	চিত্র 2	চিত্র 2	M6	3200

যান্ত্রিক মাত্রা (মিমি):

		ক	খ	গ	ই	চ	জি	এইচ		জে	কে	এল	এম	এন	পি	প্র
VIP3-32B	10A	120	100	50	130	153	60	115	Φ4 0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	150	105	60	135	190	90	120	Φ4 0	6	50	35	15	31	52 5	M6

	100A	200	127	80	170	269	116	150	Φ60	9	70	50	20	9	46	এমবি

	150A	260	170	100	220	324	172	196	Φ80	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ80	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4 0	6	42	26	9	32	29 5	M4

	10A	96	80	42	105	130	50	95	Φ4 0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	200	127	80	170	240	116	150	Φ60	9	70	50	20	31	46	M6

সহনশীলতা		±1	±1	土1	±1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5

বৈশিষ্ট্য:

ভোল্টেজের হস্তক্ষেপের বিরুদ্ধে সুরক্ষা।
উচ্চ স্যাচুরেটিং প্রতিরোধী টরয়েডাল ইনডাক্টর সহ উন্নত দ্বি-পর্যায়ের ফিল্টারিং সার্কিট
গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজড পণ্য

বৈশিষ্টসূচক অ্যাপ্লিকেশন:

উচ্চ-ফ্রিকোয়েন্সি অ্যাটেন্যুয়েশন প্রয়োজন এমন অ্যাপ্লিকেশন
উচ্চ ক্ষমতা অফিস সরঞ্জাম
অফিস এবং ডেটা প্রসেসিং সরঞ্জাম
